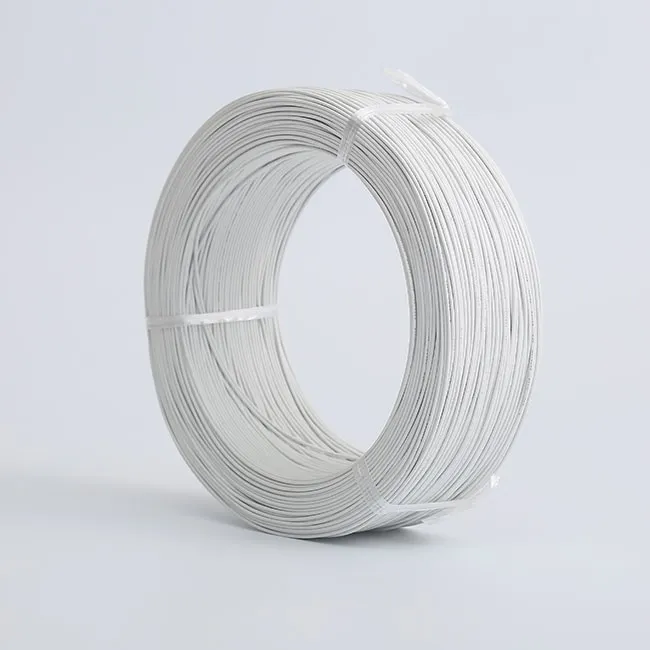

W codziennej pracy związanej z obsługą wind i okablowaniem elektrycznym ludzie często zadają sobie pytanie: Czy jednożyłowy drut miedziany UL10316 można stosować w systemach sterowania windami? W rzeczywistości nie ma jednoznacznej odpowiedzi „można” lub „nie można”. Kluczowe jest to, czy odpowiada on rzeczywistym potrzebom systemu sterowania windą – wszak windy to specjalne urządzenia związane z bezpieczeństwem życia, a wybór każdego kabla wpływa bezpośrednio na stabilność i bezpieczeństwo pracy windy.Drut miedziany jednożyłowy UL10316nie jest wyjątkiem. Będziemy to stopniowo wyjaśniać z kilku kluczowych wymiarów w oparciu o praktyczne scenariusze zastosowań.
Wymagania elektryczne
Sercem systemu sterowania windą jest „precyzyjne przenoszenie mocy i stabilna transmisja sygnału”. W przeciwieństwie do obwodów mocy, które wymagają przenoszenia dużych prądów, kładzie większy nacisk na przewodność, obciążalność prądową i spadek napięcia kabli, co jest również podstawową zaletą jednożyłowego drutu miedzianego UL10316. Po pierwsze, przewodność samej miedzi ustępuje jedynie srebrowi. Przy tej samej średnicy drutu straty energii elektrycznej są znacznie mniejsze niż w przypadku materiałów takich jak drut aluminiowy, co może zmniejszyć straty energii spowodowane nagrzewaniem oporowym. Jest to szczególnie ważne w przypadku systemów dźwigowych, które wymagają całodobowej gotowości i precyzyjnego przesyłania sygnałów sterujących.
Zakres średnic drutu jednożyłowego drutu miedzianego UL10316 jest zwykle odpowiedni do potrzeb systemów sterowania windami, dokładnie odpowiadających wymaganiom obciążalności prądowej obwodów sterowania windą - prąd obwodów sterowania windą jest na ogół mały, używany głównie do przesyłania słabych sygnałów elektrycznych, takich jak rejestracja połączeń, sygnały poziomowania, sterowanie drzwiami itp. Ten drut miedziany o średnicy drutu może z łatwością przenosić, a spadek napięcia można kontrolować w granicach 3% napięcia znamionowego, bez tłumienia sygnału lub błędów transmisji.
Należy jednak zauważyć, że w systemie sterowania windą występują mocne obwody elektryczne (takie jak zasilanie maszyny trakcyjnej) i słabe obwody elektryczne (takie jak transmisja sygnału PLC). Jednożyłowy drut miedziany UL10316 jest bardziej odpowiedni do słabych elektrycznych obwodów sterujących. W przypadku mocnych obwodów elektrycznych należy wybierać grubsze kable zasilające i nie można ich stosować jako zamienników. Należy to wyraźnie rozróżnić podczas okablowania, aby uniknąć usterek elektrycznych spowodowanych niewłaściwym doborem kabla.
Standardy bezpieczeństwa
Windy należą do sprzętu specjalnego, a standardy bezpieczeństwa ich systemów elektrycznych są niezwykle wysokie. Niezależnie od tego, czy jest to krajowa norma GB7588-2003 „Specyfikacja bezpieczeństwa dotycząca produkcji i instalacji wind”, czy międzynarodowa norma UL, istnieją jasne przepisy dotyczące bezpieczeństwa kabli. Jednożyłowy drut miedziany UL10316, wyprodukowany zgodnie ze standardami UL, zapewnia pewną gwarancję bezpieczeństwa.
Z punktu widzenia wymagań podstawowych bezpieczeństwa, pierwszym z nich jest wydajność izolacji. Poziom izolacji jednożyłowego drutu miedzianego UL10316 spełnia wymagania systemu sterowania windą, co może skutecznie zapobiegać wyciekom i zwarciom oraz zapobiegać wyłączeniu windy lub zagrożeniu pożarowemu spowodowanemu uszkodzeniem izolacji kabla. Następna sprawa to ognioodporność. Maszynownie i szyby wind są przestrzeniami zamkniętymi, a kable muszą mieć pewien stopień ognioodporności. Warstwa izolacyjna jednożyłowego drutu miedzianego UL10316 została poddana obróbce zmniejszającej palność, spełniając wymagania dotyczące poziomu opóźniacza płomienia dla przewodów wind. Nawet w przypadku pożaru może spowolnić tempo spalania i zyskać czas na ewakuację personelu i ratunek sprzętu.
Ponadto istnieją specjalne wymagania dotyczące obwodu monitorowania bezpieczeństwa wind. Zgodnie z GB7588-2003 pole przekroju poprzecznego przewodu obwodu bezpieczeństwa jest nie mniejsze niż 0,75 milimetra kwadratowego, a rezystancja styku każdego styku przełącznika nie jest większa niż 50 miliomów. Jednożyłowy drut miedziany UL10316 może spełnić to wymaganie, pod warunkiem, że zostanie wybrana odpowiednia średnica drutu, a jego miedziana żyła będzie miała dużą stabilność i nie spowoduje awarii obwodu bezpieczeństwa z powodu złego styku - należy zauważyć, że obwód bezpieczeństwa jest „hamulcem awaryjnym” windy. Gdy się to nie uda, konsekwencje będą niewyobrażalne.
Oto małe przypomnienie: w przypadku stosowania jednożyłowego drutu miedzianego UL10316 należy upewnić się, że produkt posiada pełny certyfikat UL i jest zgodny z odpowiednimi przepisami dotyczącymi instalacji elektrycznej wind w Chinach. Nie można używać niecertyfikowanych i niekwalifikowanych kabli, ponieważ nie ma „przestrzeni tolerancji na uszkodzenia” dla bezpieczeństwa windy.
Elastyczność i trwałość
Środowisko okablowania wind jest dość wyjątkowe i obejmuje złożone ścieżki okablowania pomiędzy maszynownią, szybem i kabiną. Niektóre obszary wymagają zginania i gwintowania, inne natomiast znajdują się w stanie długotrwałych wibracji, które sprawdzają elastyczność i trwałość kabli. Wydajność jednożyłowego drutu miedzianego UL10316 można określić jedynie jako „odpowiednią dla niektórych scenariuszy”, z zaletami i ograniczeniami.
Najpierw porozmawiajmy o zaletach. Przewodnik miedziany jednożyłowego drutu miedzianego UL10316 ma doskonałą ciągliwość i podczas produkcji podlega rygorystycznemu procesowi ciągnienia drutu. Chociaż jest to konstrukcja jednożyłowa, niełatwo ją złamać w rozsądnym zakresie zginania, dzięki czemu nadaje się do stosowania w okablowaniu stałym w maszynowniach wind, takim jak okablowanie wewnątrz szaf sterowniczych i okablowanie w stałych korytkach kablowych w maszynowniach. Miejsca te nie wymagają częstego zginania, a stabilność jednożyłowego drutu miedzianego jest korzystniejsza. Co więcej, jego okablowanie jest proste i można je bezpośrednio włożyć w otwory kablowe lub owinąć wokół śrub, co nie jest łatwe do rozłożenia i może zmniejszyć ryzyko błędów podczas procesu okablowania.
Ale jego ograniczenia są również oczywiste: elastyczność jednożyłowego drutu miedzianego nie jest tak dobra jak wielożyłowego drutu miedzianego i jest on podatny na pękanie zmęczeniowe po wielokrotnym zginaniu, dlatego nie nadaje się do części wymagających częstego ruchu lub wibracji, takich jak towarzyszące kable między kabiną windy a szybem oraz okablowanie w pobliżu automatu do drzwi - części te będą nadal zginać się i rozciągać podczas podnoszenia i opuszczania windy oraz otwierania i zamykania automatu do drzwi. Jeśli jednożyłowy drut miedziany jest używany przez długi czas, łatwo jest spowodować uszkodzenie kabla, przerwanie sygnału i ostatecznie awarię windy.
Pod względem trwałości jednordzeniowy drut miedziany UL10316 ma dużą stabilność chemiczną jako przewodnik miedziany. W temperaturze pokojowej tworzy gęstą warstwę ochronną tlenku, która może skutecznie zapobiegać dalszemu utlenianiu metalu wewnętrznego. W suchym i wentylowanym środowisku ma długą żywotność. Jeśli jednak otoczenie jest wilgotne i zawiera gazy korozyjne, należy podjąć środki ochronne, w przeciwnym razie warstwa izolacyjna będzie podatna na starzenie się i uszkodzenia, co wpłynie na żywotność kabla.
Warunki środowiskowe
Środowisko pracy wind jest bardzo zróżnicowane, na przykład windy w budynkach biurowych i budynkach mieszkalnych, gdzie środowisko jest suche i wygodne. Jednordzeniowy drut miedziany UL10316 jest w zasadzie beznaprężeniowy; Inaczej jest z windami w galeriach handlowych i garażach podziemnych. Są wilgotne i zakurzone, a na zewnątrz lub w pobliżu zakładów chemicznych panuje zmienna temperatura, a nawet żrące gazy mogą wpływać na efektywność użytkowania kabli.
Temperatura w maszynowni windy wynosi zazwyczaj od 5 do 40 stopni Celsjusza. W tym zakresie jednożyłowy drut miedziany UL10316 może w pełni to wytrzymać. Niezależnie od tego, jak gorąco jest w maszynowni latem lub jak zimno jest zimą, parametry elektryczne mogą pozostać stabilne, a warstwa izolacyjna nie będzie się starzeć ani przewodność nie ulegnie pogorszeniu z powodu problemów temperaturowych. Jeśli jednak wentylacja w pomieszczeniu komputerowym jest słaba, a temperatura zawsze przekracza 40 stopni Celsjusza, należy wymienić kable na wyższe temperatury, w przeciwnym razie łatwo o awarię.
W wilgotnym środowisku garażu podziemnego wilgotność w szybie i maszynowni może czasami przekraczać 85%, a nawet może wystąpić kondensacja. W tym czasie warstwa izolacyjna jednożyłowego drutu miedzianego UL10316 jest podatna na wilgoć, co nie tylko zmniejsza skuteczność izolacji, ale także stwarza ryzyko wycieku. W takim przypadku kabel należy zabezpieczyć przed wilgocią, np. założyć wodoodporną rurę lub zastosować model z odporną na wilgoć warstwą izolacyjną. W windach w pobliżu placu budowy panuje duża ilość kurzu, który osadza się na powierzchni kabli, co z czasem powoduje ścieranie warstwy izolacyjnej. Lepiej je regularnie czyścić i zabezpieczać.
Istnieje również system uziemienia wind. Jako kabel sterujący zastosowano jednożyłowy drut miedziany UL10316, który musi być dobrze skoordynowany z tym systemem uziemiającym, aby zapewnić niezawodne uziemienie. Rezystancję uziemienia należy kontrolować w zakresie 4 omów, aby uniknąć zakłóceń elektromagnetycznych i zapewnić stabilną transmisję sygnałów sterujących.
Kompatybilność z innymi komponentami
System sterowania windą to złożona całość, która obejmuje różne komponenty, takie jak sterowniki PLC, przetwornice częstotliwości, styczniki, przekaźniki, czujniki itp. Oprócz kabli, kluczowym czynnikiem, który wiele osób często przeocza, jest także kompatybilność jednożyłowego drutu miedzianego UL10316 z tymi komponentami.
Z punktu widzenia dopasowania interfejsu, specyfikacja średnicy jednożyłowego przewodu miedzianego UL10316 jest dopasowana do zacisków okablowania sterownika PLC i styczników w systemie sterowania windą i nie będzie żadnego niedopasowania interfejsu ani luźnego okablowania - luźne okablowanie może wydawać się małym problemem, ale może powodować przerwy w transmisji sygnału, prowadzące do nieprawidłowego działania windy, niedokładnego wypoziomowania i innych usterek.
Z punktu widzenia zakłóceń sygnałów w systemach sterowania windami przetwornice częstotliwości mogą generować harmoniczne wyższego rzędu i zakłócenia o częstotliwości radiowej, które z łatwością mogą wpływać na transmisję sygnałów sterujących. Jeśli jednożyłowy drut miedziany UL10316 nie ma warstwy ekranującej, jego zdolność przeciwzakłóceniowa jest słaba, co może prowadzić do zniekształceń sygnału. Jednakże sygnały w obwodzie sterującym windy to głównie sygnały o niskiej częstotliwości. Dopóki mocne i słabe obwody elektryczne są ułożone oddzielnie i ekranowane na skrzyżowaniach metalowymi przegrodami, zakłócenia można skutecznie ograniczyć. Jednożyłowy drut miedziany UL10316 może być normalnie używany. Jeśli jest to transmisja sygnału o wysokiej częstotliwości, zaleca się wybranie jednożyłowego drutu miedzianego UL10316 z warstwą ekranującą, aby jeszcze bardziej zwiększyć zdolność przeciwzakłóceniową.
Ponadto jednożyłowy drut miedziany UL10316 jest kompatybilny z innymi kablami windy (takimi jak kable zasilające i kable towarzyszące). Dopóki okablowanie jest zgodne ze specyfikacją, rozróżnia się mocną i słabą energię elektryczną oraz unika się wzajemnych zakłóceń między kablami, można je zintegrować z całym systemem sterowania windą i odgrywać swoją rolę w przesyłaniu sygnałów. Tutaj możesz także zapoznać się z tabelą parametrów dostarczoną przez dostawcę i w razie potrzeby przeprowadzić przykładowe testy, aby upewnić się, że kabel działa w połączeniu z innymi komponentami.
